U-BOX WITH ST#7703

ICONS

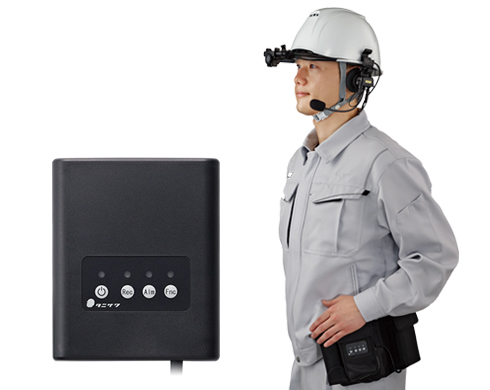

「U-BOX WITH」は、ヘルメットに取り付けたカメラと、ウエストのケースに入れた送信端末を使って、装着者の目線の映像を遠隔へリアルタイム配信することができます。送信機能はすべて小型の箱に内蔵し、ヘルメットに取り付けるのはカメラとヘッドセットのみ。そのため、頭上は軽量で、ハンズフリーで使用することができます。また、電源を入れたらすぐに使えて直感的に操作できるため、装着している作業者の負担になりません。
  • 本体(送信端末)はWiFiで通信

    Wi-Fiモバイルルータを経由すれば各キャリアの回線で通信を行うことができ、無線 LAN 環境下での利用も可能です。
  • 高画質の映像配信

    HD画質の映像がリアルタイムで配信でき、現場の状況をしっかり把握できます。
  • 作業者の目線映像を撮影

    カメラをヘルメットのひさし部分に取り付けるため、装着している作業者の視野との差が少ない映像が撮影できます。 付属のアタッチメントは、市販されているほとんどのヘルメットに取り付けが可能です。
  • 音声通話はIPフォン(050番号)

    閲覧者側から「U-BOX WITH」に電話をかけて頂く方式で、IPフォンにて通話が行えます。U-BOX WITHから送られる画像を見ながら、現場の作業者と会話をすることができます。
  • ハンズフリー

    現場で作業しながら利用できるよう、ハンズフリーでの撮影・通話が可能な取付具やヘッドセットを備えました。 一度電源を入れれば、使用中のボタン操作はほとんど不要となります。
  • 静止画を録画できる

    本体送信端末に内蔵されたメモリに、静止画(JPEG)が録画出来ます。(4コマ/秒)通信が途切れてしまっても本体への録画が継続され、後から見返すことができます。静止画なので、二次加工がし易く、報告書の添付資料等に利用できます。
本体:U-BOX WITH ST#7703
OS Linux
CPU ARM 1.2GHz
メモリ 1GB
インターフェース オーディオ機能 ヘッドセット端子 3.5φ4Pミニジャック
USBポート USB 2.0 Standard A コネクタ×2
Wi-Fi IEEE 802.11 b/g/n(2.4GHz)
Bluetooth Bluetooth 4.1,BLE
映像フォーマット JPEG連続送信
音声通信 VoIP
録画記録 JPEG保存(約4fps)
録画時間 HD 約5時間 / VGA 約20時間
バッテリー持続時間 約6時間(容量 10,000mAh時)
電源 5V max2.4A
動作温度・湿度範囲 温度0~50℃、湿度35~85%
外形寸法 W79×H90×D35mm(突起物含まず)
質量 220g(本体のみ)
カメラ:ヘルメットひさし取付型カメラ ST#7CAM-02U
撮像デバイス サイズ 1/2.7インチ
方式 カラーCMOS
画素数 100万画素 1280(H)×800(V)
レンズ F値 2.4
画角 水平110° 垂直70°
撮像範囲 40cm~∞
画像サイズ HD:1280×720 VGA相当:640×360
保護等級 IPX5準拠
インタフェース USB2.0 UVC(USB Video Class 1.0 対応)
電源 5V max300mA
外形寸法 W91×H46×D61mm
質量 50g(コード、コネクタ部含まず)

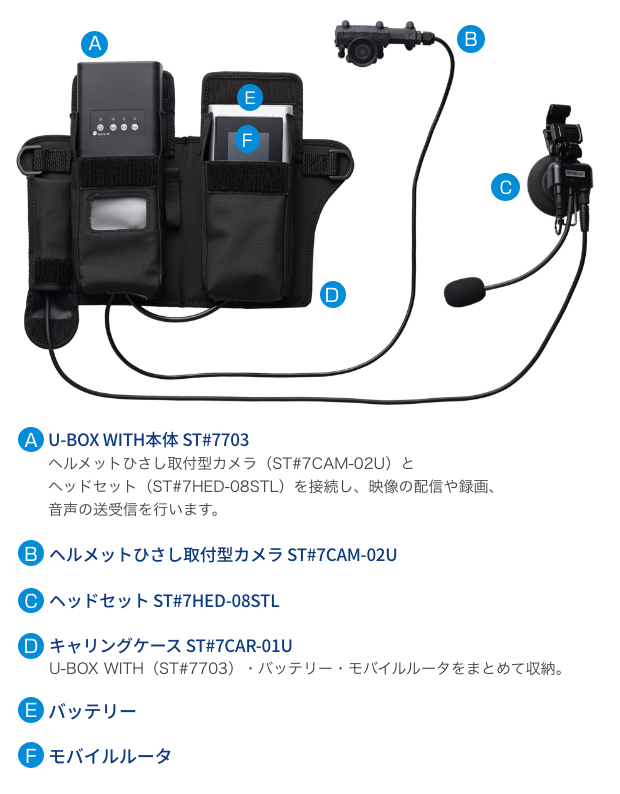

各製品構成例


ネットワーク構成例

  • クラウドサーバ接続

    クラウドサーバ接続
  • 社内LAN接続

    社内サーバ接続
